液壓過濾系列

當前位置：首頁 > 產品中心 > 農業機械 > 液壓過濾系列 >

TF系列箱外自封式吸油過濾器

產品介紹：

TF系列吸油過濾器可安裝在油箱頂面、底面或側面，吸油口需安裝在油箱液面以下。更換濾芯時，自封止回閥工作，可防止油箱油液外流。在清洗濾芯的時候自封止回閥會工作防止油液外流。...

服務熱線：0318-7538821

在線咨詢：

在線詢價

下載中心

詳細介紹

　　TF系列箱外自封式吸油過濾器

　　一、產品說明

　　本過濾器本過濾器安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。

　　本過濾器可直接安裝在油箱側邊、上部或底部，吸油筒體浸入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥、旁通閥、濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。

工作壓力：最高壓力1.6MPa
工作溫度：-25℃~120℃
發訊器發訊壓力：-0.02MPa
殼體材料：鑄鋁

工作介質：礦物油、乳化液、水-乙二醇、磷酸酯液壓液

　
　二、性能特點

　　1、安裝連接方便，簡化系統管路

　　本過濾器可直接安裝在油箱側邊、底形或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。

　　2.、設置自封閥，使更換、清洗濾芯或維修系統非常方便

　　當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋(清洗蓋)，此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗、更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。

　　3.具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性

　　當濾芯被污染物堵塞到出油口真空度為0.018MPa時,發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，在濾芯上部的油路旁通閥會自動開啟(開啟值為: 真空0.02MPa)，以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

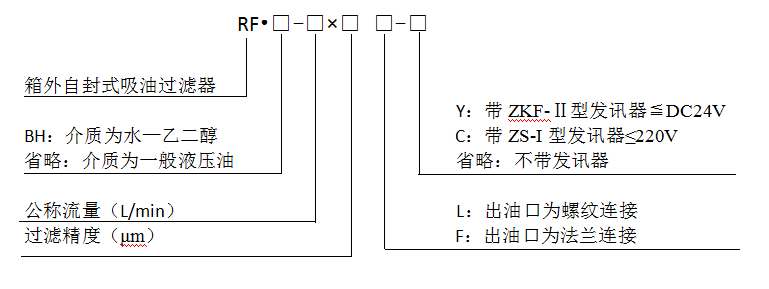

　　三、型號說明

　　四、技術參數

型號	公稱流量（L/min）	過濾精度 μm	通徑(mm)	壓力損失（MPa）	發訊裝置		連接方式	濾芯型號
型號	公稱流量（L/min）	過濾精度 μm	通徑(mm)	壓力損失（MPa）	（V）	（A）	連接方式	濾芯型號
TF-25×*L-	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	螺紋	TFX-25×*
TF-40×*L-	40		20					TFX-40×*
TF-63×*L-	63		25					TFX-63×*
TF-100×*L-	100		32					TFX-100×*
TF-160×*L-	160		40					TFX-160×*
TF-250×*L-	250		50				法蘭	TFX-250×*
TF-400×*L-	400		65					TFX-400×*
TF-630×*L-	630		90					TFX-630×*
TF-800×*L-	800							TFX-800×*
TF-1000×*L-	1000							TFX-1000×*
TF-1300×*L-	1300							TFX-1300×*

　　
注：*為過濾精度，若使用介質為水—乙二醇，公稱流量160L/min，過濾精度80μm，帶ZS—I型發訊器，則過濾型號為TF•BH-160×80L-C，濾芯型號為TFX•BH-160×80。

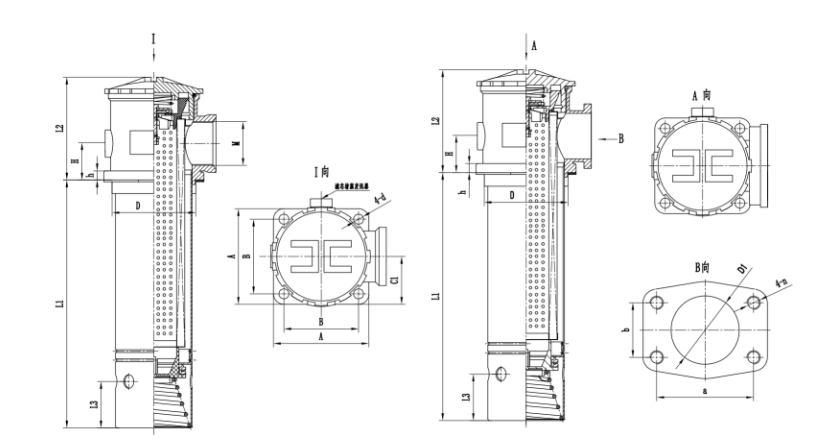

　　五、連接尺寸

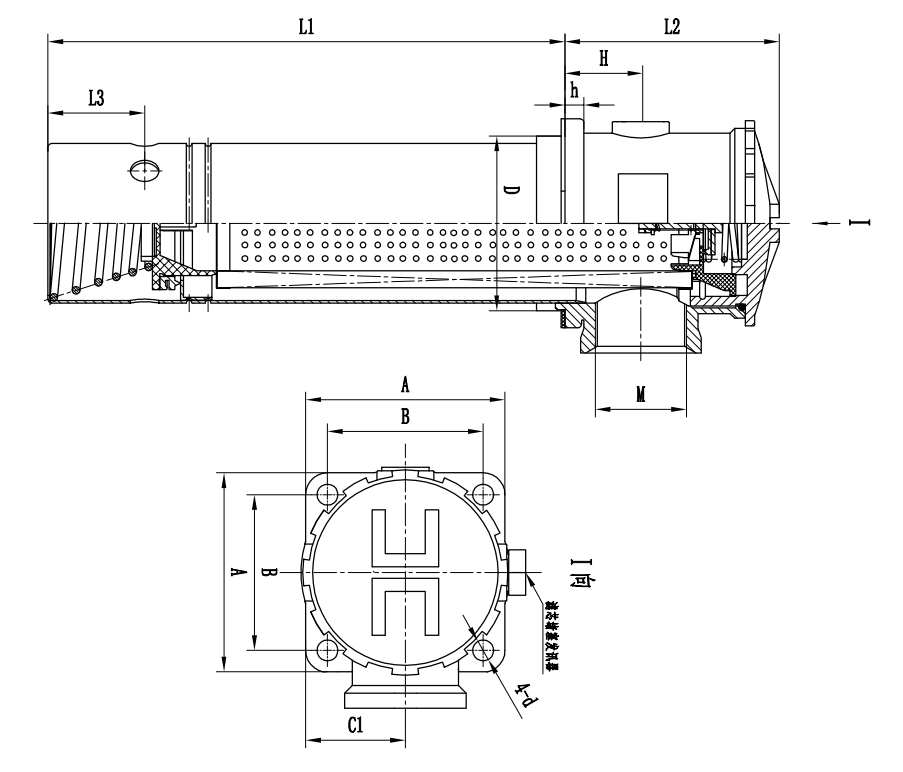

　　表一：TF-25 ~160螺紋式(出油口螺紋連接)

型號	尺寸（mm）
	L1	L2	L3	H	M	D	A	B	C1	h	d
TF-25×*L-	93	78	36	25	M22×1.5	Ф62	80	60	45	9.5	Ф9
TF-40×*L-	110				M27×2		91	70.7	54
TF-63×*L-	138	98	40	33	M33×2	Ф75				10
TF-100×*L-	188				M42×2
TF-160×*L-	200	119	53	42	M48×2	Ф91	105	81.3	62	12	Ф11

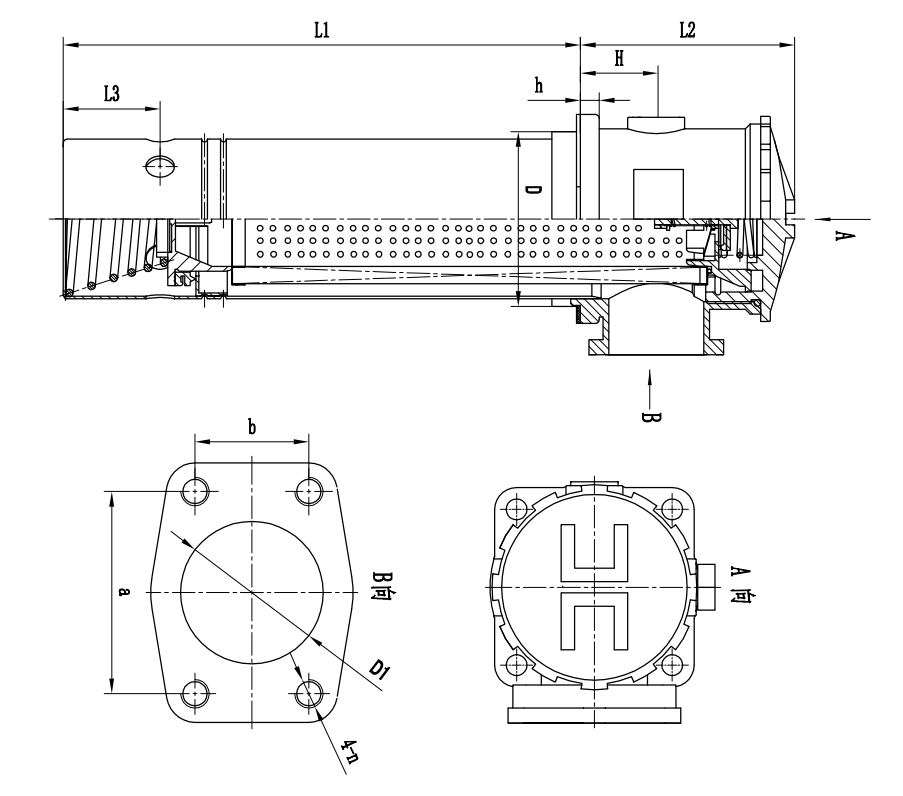

　　表二：TF-250 ~ 1300法蘭式(出油口法蘭連接)

型號	尺寸（mm）
型號	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	h	d
TF-250×*F-	270	120	53	42	Ф50	Ф91	70	40	M10	106	81.3	72.5	10.5	Ф11
TF-400×*F-	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	12
TF-630×*F-	325	184	54	65	Ф90	Ф140	120	70		160	130	101	15.5
TF-800×*F-	385
TF-1000×*F-	485
TF-1300×*F-	680

連接尺寸

型號	尺寸（mm）
	B1	L	L1	h	D1	H	D	d	M	B	M1	t1	m	t3	DN
RF-60×*L-	90	166	92	11	φ80	34	φ100	φ5.5	M27×2	48	M27×2	16
RF-110×*L-		233	159						M33×2		M33×2
RF-160×*L-	120	209	120	11	φ106	40	φ135	φ7	M48×2	66	M48×2	20
RF-240×*L-		268	179						M48×2		M48×2
RF-330×*L-	152	271	138	13	φ135	63	φ170	φ9	M60×2	85	M60×2	27
RF-330×*F-											M60×2		M12	23	φ50
RF-500×*F-		351	218
RF-660×*F-		411	243	13	φ175	83	φ220	φ13.5		110			M16	22	φ80
RF-850×*F-		492	324
RF-950×*F-		449	251	14	φ208	93	φ290	φ17.5		135				22	φ90
RF-1300×*F-		573	332			121				145					φ100

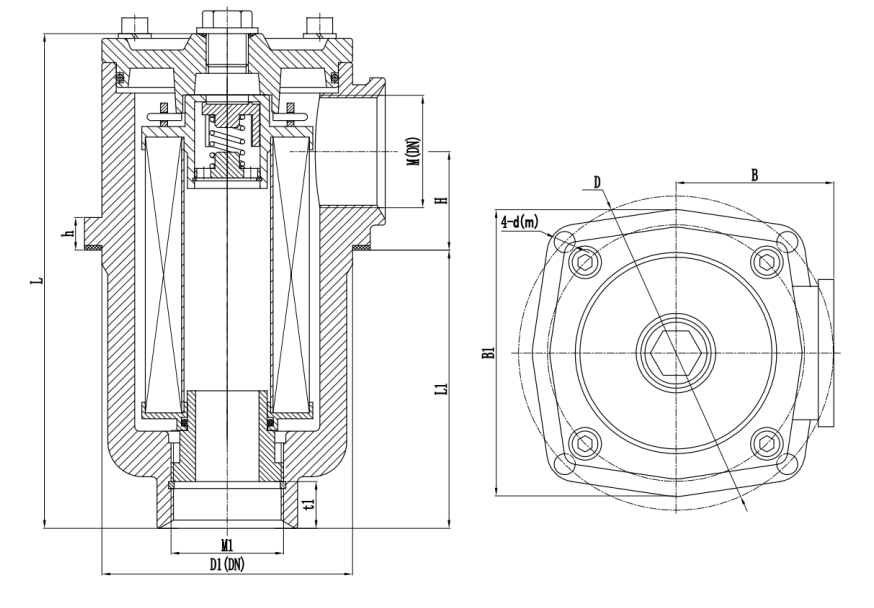

　　RF外形尺寸
